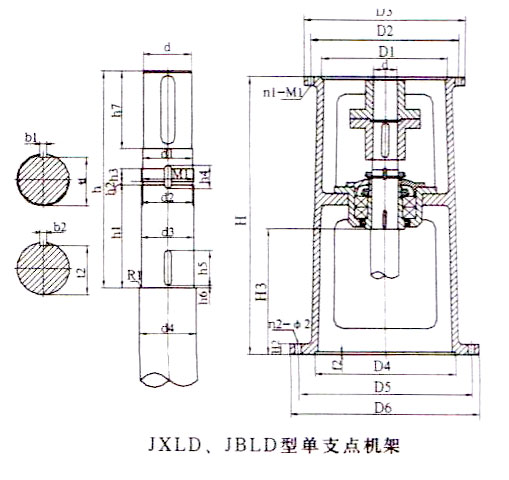

JXLD,JBLD系列单支点机架

2018/8/7

本机架系列的JXLD型适用于与XLD型摆线针轮行星减速机及CFL型行星齿轮减速机连接，JBLD型适用于与BLD型摆线减速机连接。为使搅拌轴与轴承室装配、维修方便，本公司对轴承室结构进行改进设计，同时对与BLD2、BLD3、BLD4相配的机架JBLD2、JBLD3、JBLD4的轴承室加大，使之与较粗的搅拌轴相一致。
>>a．Ⅰ型为普通型，Ⅱ型为增高型。
>>b．本系列机架已选好与之配套的联轴器型号及规格，请一并注明。
>>c．H4指机架上端面至轴承室中点的距离。
>>d．JXLD1～JXLD6（JBLD1～JBLD4）型上端面联接为右半型式，其余均为左半型式。n1～M1均为通螺孔。
